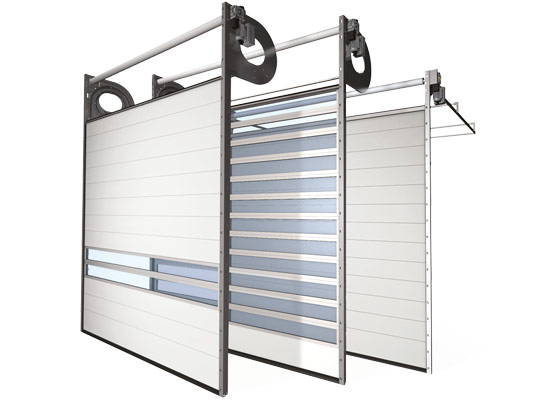

NovoSpeed Thermo S600

Das Schnelle, raumsparende Torsystem

Novoferm hat sich in den Bereichen Isolierung, Geräuschreduktion und Preisgestaltung ehrgeizige Ziele gesteckt. Unsere Forschungs- & Entwicklungsabteilung hat es geschafft ein schnelles Sektionaltor mit außergewöhnlicher Isolationsleistung zu entwickeln - das NovoSpeed Thermo. Speziell entwickelte Rollen begrenzen Laufgeräusche auf ein Minimum. Dieses patentierte System ermöglicht auch das einzigartig schlanke Design des NovoSpeed Thermo.

Traditionell werden in häufig verwendeten Außenöffnungen oft zwei Tore angebracht, ein isoliertes Tor für den Einsatz bei Nacht und ein schnelles Rolltor, das während des Tages verwendet wird. Die neue NovoSpeed Thermo vereint das Beste aus beiden Welten in einem einzigen Produkt. Eine Investition, die sich in kürzester Zeit bezahlt macht! Das S600 hat das identische Antriebssystem wie das Helix Spiraltor, aber wird mit einem Standardschienensystem ausgeführt.

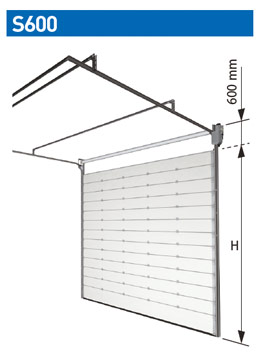

Das NovoSpeed Thermo öffnet 6x schneller als ein konventionelles Sektionaltor und benötigt lediglich einen Freiraum von 600 mm über Sturz. Die reguläre Paneelhöhe beim NovoSpeed Thermo und S600 beträgt 366 mm. Bei ausreichender Einschubtiefe ist das S600 die richtige Alternative zum attraktiven Preis.

Alles Gute kommt zusammen, das NovoSpeed Thermo

Schnelligkeit
Das Spiralschienensystem öffnet 6x schneller als ein herkömmliches Sektionaltor und ist daher das ideale Torsystem für stark frequentierte Öffnungen, wie z. B. bei Logistikcentern. Aufgrund der schnellen Öffnungsgeschwindigkeit von max. 1,1m/s wird eine nachhaltige Energieeinsparung erzielt.

Energiesparend
Das Torblatt hat eine Stärke von 40 mm und einen U-Wert von 1,77 W/m²K (bei Torgröße 5.000 x 5.000 mm mit Thermo-Paneelen). Auf Wunsch sind schlanke Novolux-Sektionen als Verglasungselemente lieferbar.

Raumsparend
Das Spiralschienensystem besitzt ein innovatives Führungsschienensystem mit sehr geringen Einbaumaßen, welches mit einem Direktantrieb mit umlaufender Kettentechnik betätigt wird. Das berührungslose Aufwickeln der Sektionen gewährleistet eine wartungsarme, lange Lebensdauer. Dank seiner kompakten Konstruktion ist das Spiralschienensystem eine perfekte Ergänzung zu konventionellen Sektionaltoren, besonders bei Räumen mit geringen Einbautiefen.

Langlebigkeit
Bis zu 200.000 Lastwechsel ist das NovoSpeed Thermo Tor nahezu wartungsfrei, weil das intelligente Antriebssystem keinen Gewichtsausgleich mit anfälligen Zug- oder Torsionsfedern benötigt.

Einsatzbereiche

Logistik
Automobilindustrie
Maschinenbau
Metall- und Elektroindustrie
Lebensmittelverarbeitung
Chemische und pharmazeutische Industrie

U-Wert NovoSpeed Thermo / S600 mit Thermo 40
mm Sektionaltor: 5.000 x 5.000 mm: 1,77 W/m²K

U-Wert NovoSpeed Thermo / S600 mit Novolux 40
mm Sektionaltor: 5.000 x 5.000 mm: 4,25 W/m²K

Produktvorteile

Wartungsarm (200.000 Lastwechsel) federloses System
Voreilende Lichtschranke oder Lichtgitter (keine Verdrahtung auf dem Torblatt)
Windbelastung 3
Gute Wärmedämmung
Schnelle und einfache Montage durch vormontiertes Ketten-/ Stahlseilsystem in der Führungsschiene
Hohe Öffnungsgeschwindigkeit

Technische Daten

Spezifikationen	NovoSpeed	Thermo S600
Max. Torfläche	25 m² (350 kg)	25 m² (350 kg)
Max. Breite	5000 mm	5000 mm
Max. Höhe	5000 mm	5000 mm
Öffnungshöhe	1,1 m/s	1,1 m/s
Schließgeschwindigkeit	0,5 m/s	0,5 m/s
Sektionsstärke	40 mm	40 mm
Sektionsübergang	Fingerklemmschutz	Fingerklemmschutz
Novolux-Sektionen möglich	ja	ja
U-Werte bei 5.000 x 5.000 mm	1,77 W/m²K	1,77 W/m²K
	(komplett geschlossen)	(komplett geschlossen)

1. RAL Farben
RAL 9002
RAL 9006

2. Farben
Haben Sie spezielle Wünsche hinsichtlich der Farbe?
Auch hier bietet Novoferm eine Palette von Möglichkeiten.

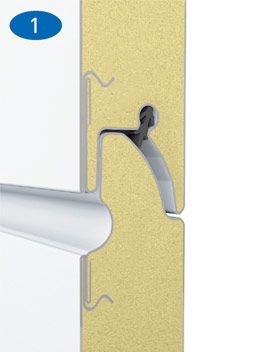

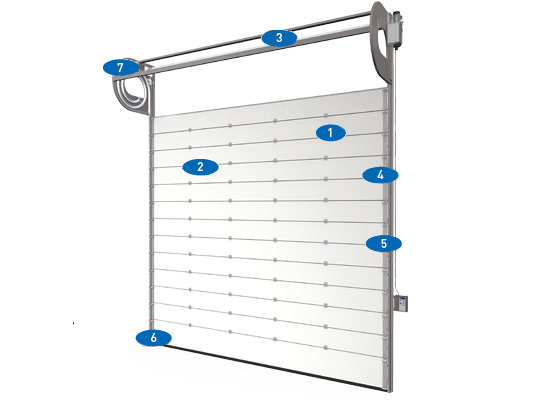

Aufbau Torblatt
Der Übergang zwischen den Thermo- und Novolux-Sektionen ist nahezu wind- und wasserdicht.

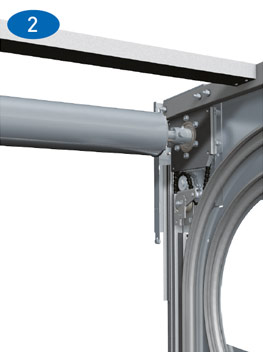

Aluminiumwelle
Das NovoSpeed Thermo / S600 ist mit einer Aluminiumwelle ausgestattet, die über einen Direktantrieb ohne Gewichtsausgleich angetrieben wird.

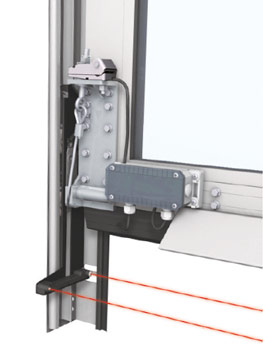

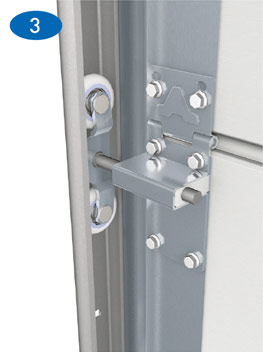

Seitenscharniere
Die flach anliegenden, verstellbaren Scharniere sind sicher und sorgen für eine perfekte vertikale Abdichtung.

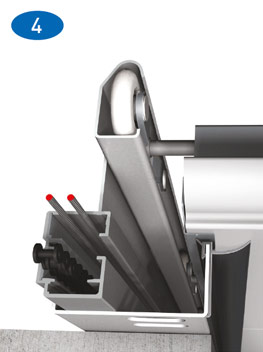

Antriebskonzept
Das umlaufende Ketten-/ Stahlseilsystem kontrolliert den Öffnungs- und Schließprozess, selbst bei hoher Geschwindigkeit.

Sicherheit

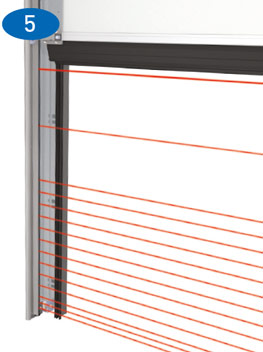

Das NovoSpeed Thermo / S600 Tor kann mit einer voreilenden Lichtschranke oder einem Lichtgitter abgesichert werden.

Das Lichtgitter besteht aus Sender und Empfänger und ist werkseitig innerhalb des Laufschienensystems montiert, wodurch die Verdrahtung nicht sichtbar ist.

Einbaukriterien

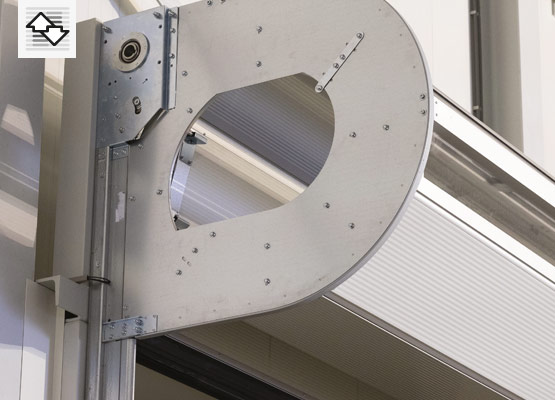

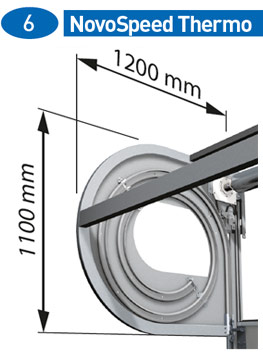

Das Spiralschienensystem bewegt sich berührungs- und nahezu geräuschlos in eine kompakte Spirale, die einen Platzbedarf von 1.100 x 1.200 mm benötigt.

An der Antriebsseite ist ein seitlicher Freiraum von 350 mm und auf der Gegenseite von 120 mm erforderlich.
